股票代碼
920685
920685
在特定領(lǐng)域或情境中，展示產(chǎn)品、服務(wù)或解決方案如何被實際應(yīng)用以解決具體問題的實例
眼晶耗材（如隱形眼鏡、人工晶狀體、角膜接觸鏡材料等）通常由高性能聚合物（如硅水凝膠、PMMA、疏水性丙烯酸酯等）制成，具有柔韌性和一定的機械強度。在材料性能測試、表面修飾研究、殘留單體分析或生物相容性評估中，常需將眼晶耗材粉碎成均勻細粉，以便于后續(xù)提取、分析或降解研究。然而，眼晶耗材質(zhì)地柔韌、易粘連、熱敏感性高，傳統(tǒng)研磨方式難以實現(xiàn)高效、均勻的破碎。本實驗采用新芝生物高通量組織研磨器SCIENTZ-48對眼晶耗材進行干磨處理，旨在驗證其在常溫下高效破碎高分子材料的可行性，獲得均勻細膩的粉末，滿足材料分析與檢測需求。
傳統(tǒng)研磨方法存在的痛點
組織結(jié)構(gòu)難破：眼晶耗材具有高韌性和彈性，傳統(tǒng)研缽或刀片式粉碎機難以將其剪切成細粉，易產(chǎn)生片狀或絲狀殘留。
熱敏性損傷：研磨過程中摩擦生熱可能導(dǎo)致高分子材料降解或表面性質(zhì)改變，影響后續(xù)分析結(jié)果。
粒度不均一：常規(guī)粉碎方法難以一次性獲得均勻粉末，粗細顆粒混雜，影響提取效率和檢測重現(xiàn)性。
處理效率低下：手工剪碎或普通粉碎機處理耗時費力，且難以實現(xiàn)高通量、批量化的樣品前處理。
實驗準備
實驗樣品：干燥后的眼晶耗材
實驗?zāi)康模?/strong>驗證新芝生物高通量組織研磨器SCIENTZ-48在常溫干磨條件下，能否高效破碎眼晶耗材的柔韌高分子結(jié)構(gòu)，避免熱敏性降解，獲得顏色均一、粒度均勻的細膩粉末，滿足后續(xù)材料分析、殘留物檢測或生物相容性評估的需求。
實驗耗材：15ml研磨罐、6mm研磨珠1顆、3mm研磨珠若干
實驗設(shè)備：
實驗步驟
樣本準備：取適量干燥后的眼晶耗材，預(yù)先剪成小塊后置于15ml研磨罐中。加入6mm研磨珠1顆，并適量補充3mm研磨珠。樣品與研磨珠總體積不超過研磨罐容量的二分之一，確保研磨珠有足夠運動空間。
參數(shù)設(shè)置：設(shè)置研磨頻率為60Hz（眼晶耗材質(zhì)地柔韌，適當高頻有助于剪切破碎），單次運行時間120秒。本實驗為干磨，無需添加溶劑。
進行研磨：將研磨罐裝入適配器，對稱配平后鎖緊艙門，啟動研磨程序。設(shè)備通過高頻三維振蕩帶動研磨珠撞擊、剪切樣品，實現(xiàn)眼晶耗材的快速破碎。
結(jié)束取樣：研磨完成后，打開研磨罐，即可獲得黃色的均勻細膩粉末，無可見片狀或絲狀殘留。
實驗結(jié)果

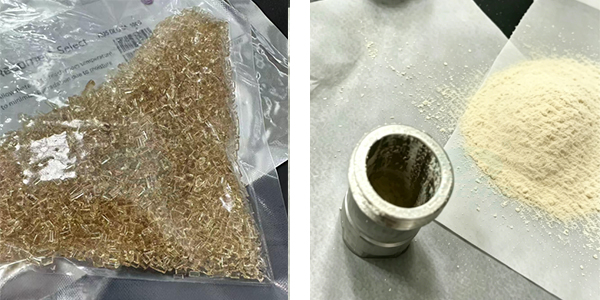

左：研磨前 ; 右：研磨后
經(jīng)高通量組織研磨器SCIENTZ-48處理后，由原本研磨前小塊絲狀的眼晶耗材轉(zhuǎn)變?yōu)榧毮伨鶆虻姆勰瑹o明顯粘連，顏色自然，粒度分布均勻，可直接用于提取、溶解或分析檢測。
注意事項
01眼晶耗材質(zhì)地柔韌，建議預(yù)先剪成絲狀或小塊并適當增加3mm小珠比例，以提升剪切效率。
02裝樣量不宜過多，避免樣品堆積導(dǎo)致研磨不均勻。
03設(shè)備運行前務(wù)必對稱配平適配器，確保運行平穩(wěn)，延長儀器壽命。
04若高分子材料易產(chǎn)生靜電粘連，可適當降低研磨頻率或短時間多次研磨。
◆實驗結(jié)果表明，新芝生物高通量組織研磨器SCIENTZ-48能夠高效處理眼晶耗材這類柔韌、易粘連的高分子材料樣品，在常溫條件下實現(xiàn)快速破碎，獲得粒度均勻的細膩粉末，且有效避免熱敏性降解。該方法操作簡便、重復(fù)性好，顯著提升了眼晶耗材樣品前處理的效率與質(zhì)量，適用于醫(yī)療器械材料研究、質(zhì)量檢測及相關(guān)產(chǎn)業(yè)中的樣品制備環(huán)節(jié)。
24小時服務(wù)熱線 18106650612
